Gerador de oxigênio médico
Gerador de oxigênio médico

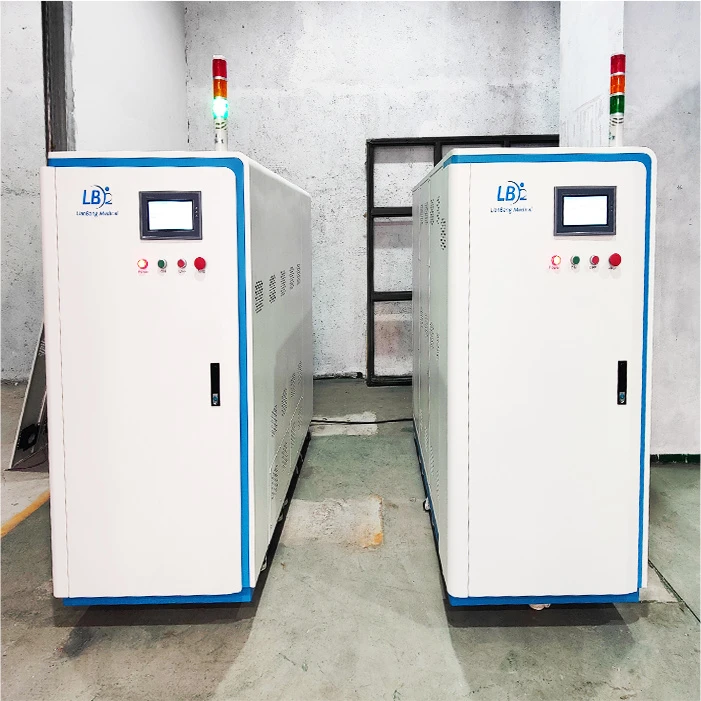

O gerador de oxigênio médico utiliza tecnologia de adsorção com oscilação de pressão (PSA) para produzir oxigênio medicinal de grau-da USP/BP continuamente a partir do ar ambiente. Projetado para integração direta em sistemas de tubulações médicas hospitalares, ele elimina a dependência de cilindros de oxigênio líquido e entregas em massa, garantindo um fornecimento autônomo e{2}}econômico-no local para operações clínicas. (Nota: As classificações de desempenho são estabelecidas sob condições ambientais padrão a 20 graus e 1 atm).
-

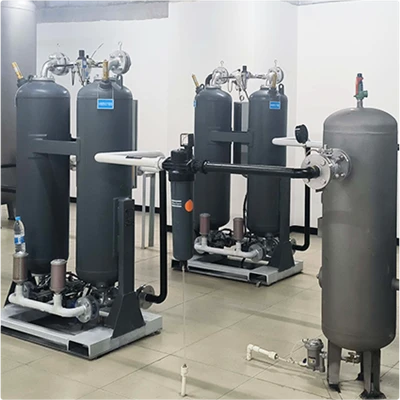

![Planta de fornecimento de oxigênio hospitalar]()
Planta de fornecimento de oxigênio hospitalarA planta de fornecimento de oxigênio hospitalar é um-sistema PSA (Adsorção por oscilação de pressão) no local, projetado para fornecer oxigênio contínuo de grau médico-diretamente para redes de...Mais
Principais recursos
Configuração de válvula de trem-dupla:
Válvulas-de processo pneumático para serviços pesados classificadas para mais de 1.000.000 de ciclos de comutação para garantir operação contínua 24 horas por dia, 7 dias por semana.
IHM com tela sensível ao toque do PLC:
CLP Siemens/Allen{0}}Bradley integrado exibindo-tendências em tempo real de vazão, pureza, pressão e status da válvula com conectividade Modbus/Ethernet para integração com BMS.
Controle Automático de Pureza (APC):
O sensor de oxigênio{0}}de zircônia em tempo real monitora continuamente a pureza; o gás da sub-especificação é automaticamente ventilado para proteger o gasoduto.
Peneira molecular-de alta capacidade:
Utiliza peneira molecular de zeólito (ZMS) de alto grau-embalada com máquinas de vibração pneumáticas para evitar canalização e poeira.
Aplicativos
Tubulação Central Hospitalar:
Fonte primária ou de backup para leitos de enfermaria, salas de cirurgia e UTIs.
Unidades Móveis e de Emergência:
Sistemas em contêineres ou montados-em skids implantados em hospitais de campanha ou clínicas remotas.
Clínicas Veterinárias:
Fornecimento de oxigênio dedicado para cuidados com animais cirúrgicos e de UTI.
Estações de enchimento de cilindros:
Sistemas integrados de reforço de alta-pressão para enchimento de cilindros D/E/H portáteis secundários.
Especificações Técnicas
|
Parâmetro |
Faixa padrão |
Opções de serviços-personalizados/pesados |
|
Pureza do Oxigênio |
93% mais/menos 3% (compatível com ISO 10083) |
Até 95% a pedido |
|
Taxa de fluxo |
5 Nm3/h a 200 Nm3/h (unidade única) |
Dimensionamento modular até 1000 Nm3/h |
|
Pressão de saída |
0,3 – 0,5 MPa (ajustável) |
Até 15 MPa (com booster para enchimento de cilindros) |
|
Ponto de orvalho de pressão |
Menor ou igual a -40 graus |
Secagem híbrida refrigerada e de adsorção |
|
Fonte de energia |
380 V/50 Hz, 440 V/60 Hz, trifásico |
Personalizado de acordo com os padrões de rede regionais |
Soluções prontas para uso em contêineres:Integrado dentro de contêineres ISO de 20 pés/40 pés completos com HVAC, distribuição de energia e compressores de reserva.
Sistemas de compressores duplex:Trens de compressores de ar redundantes com comutação automática para locais críticos de saúde.
Módulo de monitoramento remoto:Gateways 4G/Ethernet para diagnóstico remoto e alertas de manutenção preventiva.
fabricação e controle de qualidade
Fabricação de embarcações:
Vasos de pressão fabricados estritamente de acordo com os padrões ASME Seção VIII ou CE/PED, utilizando soldagem automática por arco submerso com 100% de testes radiográficos (RT) em soldas de costura.
Jateamento de areia e revestimento epóxi:
Jateamento de areia interno e externo seguido de revestimento-de epóxi de grau médico em tanques receptores de ar.
Teste de aceitação de fábrica (FAT):
Cada gerador passa por um teste contínuo de carga total de 72{1}} horas, verificando a pureza, o fluxo e o consumo específico de energia antes de ser encaixotado.
QGestão de qualidade:ISO 13485 (Dispositivos Médicos), ISO 9001.
Diretivas de produtos:Marcação CE de acordo com o Regulamento de Dispositivos Médicos (MDR) / Diretiva de Equipamentos de Pressão (PED).
Padrões Aderidos:Padrões de oxigênio HTM 02-01, ISO 7396-1 e Farmacopeia (USP/EP).
Embalagem e entrega
Caixa de exportação:
Caixas de compensado-livres de fumigação, com embalagem de alumínio-com barreira de umidade e vácuo e bases de montagem-absorventes de choque.
Proteção de componentes:
Portas abertas seladas com flanges cegas; instrumentos delicados removidos e embalados separadamente em caixas de espuma anti{0}}estática.
Tempo de espera:
4 a 6 semanas para unidades de deslizamento padrão; 8 semanas para sistemas em contêineres personalizados.
Documentação de engenharia e suporte-de longo prazo
Ativos de validação visual:
Pacotes completos de documentação incluem diagramas de processo e instrumentação (P&ID), esquemas elétricos, desenhos CAD de layout de skid e manuais de instalação{0}compatíveis com ISO.
Manutenção preventiva e peças sobressalentes:
P Os kits de fornecimento padrão incluem pré-filtros, elementos filtrantes coalescentes, elementos separadores de óleo-água e cronogramas de substituição de manutenção para minimizar os custos operacionais do ciclo de vida e garantir o tempo de atividade ininterrupto do gás hospitalar.
Perguntas frequentes
P: Qual é a vida útil esperada da peneira molecular?
R: Em condições normais de operação com ar de alimentação mantido adequadamente (sem óleo-, livre de umidade-), a vida útil do ZMS varia entre 5 a 8 anos antes de exigir recarga-ou substituição.
P: Como o sistema lida com interrupções de energia?
R: O PLC possui protocolos de reinicialização automática com memória não{0}}volátil. As válvulas solenóides de emergência isolam a tubulação instantaneamente durante a perda de energia e os sistemas múltiplos de backup são acionados de acordo com o protocolo do hospital.
P: Qual é o consumo de energia por metro cúbico de oxigênio?
R: O consumo específico de energia é em média de 1,1 a 1,3 kWh/Nm3, dependendo da temperatura ambiente, altitude e pressão de saída necessária.
Solicite um orçamento
Para receber uma cotação formal configurada de acordo com a capacidade de leitos, requisitos de fluxo e padrões elétricos locais de sua instalação, forneça os seguintes parâmetros:
Vazão horária necessária (Nm3/h)
Pressão de entrega necessária (bar ou MPa)
Fonte de alimentação elétrica (Tensão/Frequência/Fase)
Ambiente de instalação (sala de fábrica interna vs. contêiner externo)
